ＪＳＰ　ミラポリカボード（樹脂発泡体ボード）　詳しい特長
　　　　　　　
（1）優れた低温衝撃特性

●他素材発泡体に比べて非常に優れた耐衝撃性を持っています。
●低温側でも室温とほぼ同等の衝撃性を持っています。
【1】アイゾット衝撃試験結果（ＪＳＰ法）

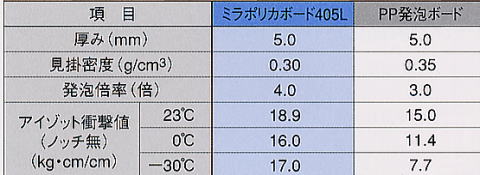

　　■ミラポリカボード衝撃試験結果
ミラポリカボード衝撃試験結果表
【2】落球試験

　　■落球試験
落球試験表

●測定資料：ミラポリカボード４０５Ｌ、ＰＰ発泡ボード（3倍、5mm品）
●測定温度：室温（23℃）、-50℃
●鉄球重量：534ｇ
●評価方法：鉄球を落下させる高さを段階的に変化させ、測定サンプルが破壊された落下距離を数値で表す。
　　

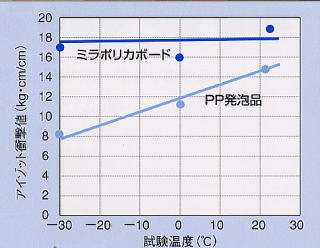

■アイゾット衝撃強度の温度依存度
アイゾット衝撃強度の温度依存度ｸﾞﾗﾌ
（2）優れた耐熱性

●熱機械測定法（ＴＭＡ法）による測定結果を下記に示します。
　この結果、ミラポリカボードは140℃まで寸法変化せず、それ以下の条件での使用が可能です。
　
　■ＴＭＡ耐熱試験結果
ＴＭＡ耐熱試験結果表

●ミラポリカボード：144℃から軟化が始まり、151℃で針が埋没。
●ＰＰ発泡ボード　：104℃から軟化が始まり、130℃で針が埋没。

ＴＭＡ耐熱試験結果ｸﾞﾗﾌ
戻る
